天龙PMA-2000高级纯功放保护维修一例

近日接到重庆电视台送来一台天龙功放,好像是录制节目之类用的,当然不会是什么低档货,型号是PMA-2000,十几年的老机器了,做工和造型类似于LUXMAN力士,用料和布局非常讲究,工整规矩,绝对算得上是发烧机器。维修这样的功放从技术上讲不是很难,比AV功放好搞些,重点就是控制元件的更换和参数,让它维修之后保持原本的音质。

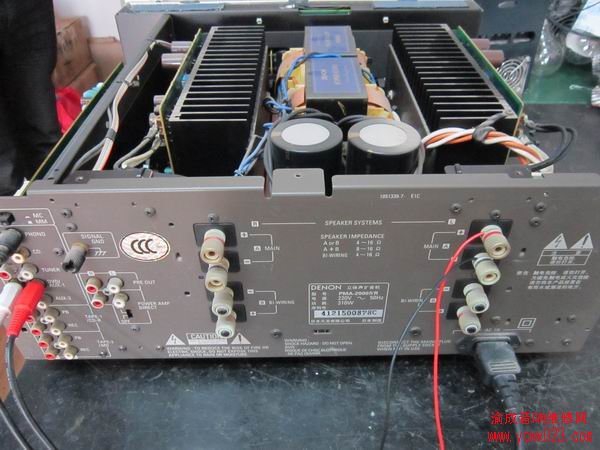

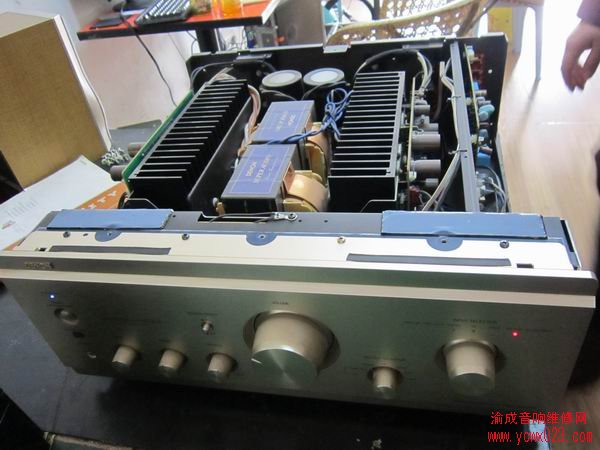

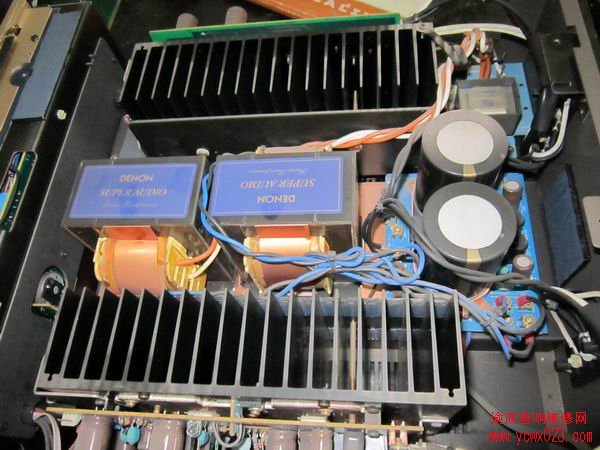

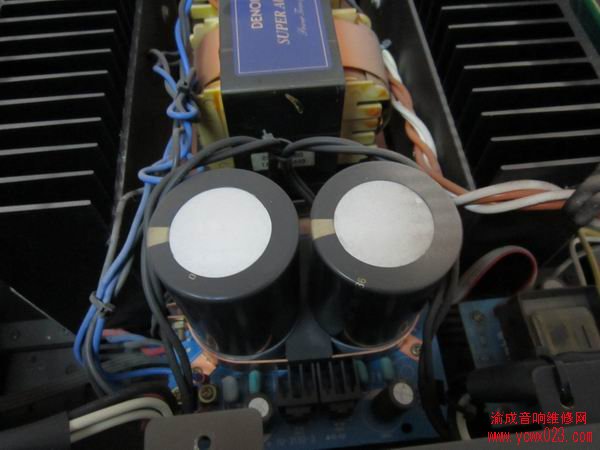

这台天龙PMA-2000功放采用了较厚的钣金工艺,所以比较重,但是设计都考虑周全,底板可作为维修窗口拆下来,从上往下看,两只独立变压器居中,两侧各是左右声道放大电路,最右侧竖着一张信号接口板,按照一般的日本机器的规律,必然少不了信号处理和保护电路,那么这台机器的这一部分电路在哪里呢?仔细观察后发现它藏在底盖下面,维修还是相对方便,这一点也不像我们国产厂家,生怕用户把电路板拆下来一样。
这台功放送来时的故障现象是开机后正常工作几分钟就会断电保护,这款机器没有显示屏,所以无法像AV功放那样看故障,测量各声道输出点电压正常,没有保护的时候输出电平也在零位,测量保护集成块TA7317P的第2脚中点电压偏移检测到0.75V,说明保护是由于检测到了不正确的电压引起的。认真分析电路后得知,放大管输出合并后由四只二极管进行整流取样,滤波后送到TA7317的第2脚,滤波电容有点鼓包了,更换后没到的直流电压降为0.5伏,没有再出现保护的现象。



PMA-2000 是在PMA-S10的基础上适当简化后的低价位版本,另外还有一种不带遥控的型号PMA-2000。也许有人要问,既然PMA-2000是PMA-S10的简化版本,那PMA-S10又是什么来头?其实PMA-S10的主要线路是从天龙公司Hi-End级的PMA-S1身上移植过来的,1995年推出后,获得各地音响刊物的高度评价。PMA-S10最主要的两个特点一是采用了UHC-MOS(超高电流 场效应管)放大,二是在机器的避震结构上下了很大的功夫。出于降低成本的考虑,PMA- 2000没有PMA-S10那么完善的避震结构,不过UHC-MOS电路技术却继承了下来。 据天龙公司的资料介绍,PMA-2000每声道用一对UHC-MOS晶体管做单端推挽输出。传 统的场效应管虽然特性优良,但内阻较高,最大电流偏小,若要获得大功率高电流输出, 一般都需要用多对管子并联。并联的管子需要经过精确配对,而这种配对工作是很困难的,需要进行大量的筛选测量,耗费很多时间,因而直接导致成本上升。而UHC-MOS从结构 上作了一些改进,既保持了场效应管输入阻抗高容易驱动、输出特性类似真空管的特性, 又大幅度降低了内阻,提高了输出电流。这样,只需要一对UHC-MOS,就能够做到80W(8 Ω)的输出功率。
   PMA-2000的造型是典型的日本机风格,颜色也是日本厂家爱用的金色。制作工艺就无须多说了,不管是外观细节的处理,还是内部的结构安排、元器件装配,都有极高水准, 另两款日本机马兰士和安桥均是如此。日本产品的工艺水平的确世界第一。虽说PMA-2000和这次评介的其他机器一样,只能算中低价位的进口功放,可是声音却有高级日本功放那种诱人的细腻感。经PMA-2000播放的小号、萨克斯比别人有更多的弱音细节,空气感增强;弦乐就更不消说了,小提琴的声音纤细顺滑,没有半分粗砺的颗粒感。看来,从天龙高档机移植过来的电路技术确实发挥了关键性的作用。 过去,日本功放的低频常为人所诟病,认为声音软弱乏力,量感也不足。PMA-2000可 不是如此。它的低频量感适中,控制良好,虽然不象Onix A-120、AMC 3150那样刚猛强劲,但也蕴藏着绵绵的后劲,好象一个内力深藏不露的高手,能随时蓄势而发。试听时搭 配的N804尽管不是什么特别难对付的喇叭,但是要推出结实浑厚的低音,也是很考功放 的,但这难不倒PMA-2000。另外,海外还有不少用PMA-2000推大食喇叭的例子,可见PMA- 2000的高电流输出名不虚传。一般来讲,各声道用独立变压器的功放都是有一定档次的。渝成音响维修部对于天龙系列各型号功放的维修都非常有经验,更有丰富齐全的配件,如果广大用户的机器坏了,不防与我们取得联系,我们将为您提供周到专业的功放维修服务。联系电话:023-68657783.
