TX-SR500安桥功放维修开机保护实例

TX-SR500安桥功放维修开机保护实例

     安桥500，安桥501，安桥502这一系列功放算得上是安桥的普及机型，价格不贵在市场在有很大的数量，这机功放的故障是开机后继电器吸合约一秒钟就断开，红色指示灯不停的闪，重复开机也一样。开机继电器一秒即保护说明电路检测到有严重不允许开机的条件。处理这种故障有一个简易而且非常有效的检查方法，用一只小瓦数的白炽灯泡将开机继电器接通，然后通电。有些短路的部位就会发热，但由于串了个灯泡电压下降，又不会过流进而引起更严重的故障扩大。功放的各大工作电压也可以不再保护，可以方便的测量。特别是5V,12V,15V等电压很容易测量，而这些电压对于功放来讲又十分重要，如果很快保护就测不到这些电压的问题所在。

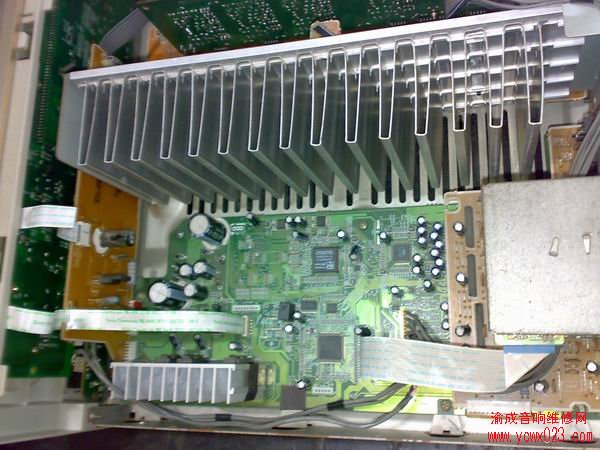

     此时测量后级工作电压正负45伏，发现各声道有点偏差，摸各级放大管没有发热，观察也没有发现电阻烧黑的现象。此机型的推动管是单独一张电路板竖装在后级放大板上的，两板之间每个声道有五路线，一根地，两根供正负电压，两根输出正负半周信号。测量对比各声道中只有环绕右声道不一样，测量信号脚也有供电相同的电压，正常应该是正负1.0伏电压。测量该声道输出中点-26伏，说明这就是保护的真正原因了，输出端的静态平衡电压是要归0的。装推动板断开，输出电压归0。说明问题在推动板，进一步测量发现推动管A1024,C3206损坏，更换后恢复整机电路，试机正常。这台功放就完全修好了，关于更多安桥功放维修的技巧可以参考本站功放维修栏目的其他文章。
