山水功放DM-10A旗舰功放不开机维修一例

时间:2013-01-27 19:22来源:原创 作者:渝成维修 点击:0
这台功放的故障是不能开机,有时通电后花屏,有时通电后满屏白色高亮。据用户反应这台功放放在家里近一年没有使用,一直处于待机状态,因为它的交流开关设在机身背后,操作不方便,甚至有些用户从来都不知道背后还有个交流开关。

山水功放DM-10A旗舰功放不开机维修一例

      这台功放的故障是不能开机,有时通电后花屏,有时通电后满屏白色高亮。据用户反应这台功放放在家里近一年没有使用,一直处于待机状态,因为它的交流开关设在机身背后,操作不方便,甚至有些用户从来都不知道背后还有个交流开关。这种故障不常见,在维修功放之前我们先来评价一下DM-10A,从维修者的角度客观的评价,而不是像网络写手或者销售商家那样神夸海吹。

山水功放DM-10A旗舰功放不开机维修一例

      多年以来不管是在中国还是全世界的音响行业,AV功放这一领域一直都是日本四大品牌(ONKYO安桥、DENON天龙、YAMAHA雅马哈、MARANTZ马兰士)的天下,美国的大品牌Harman/Kardon哈曼·卡顿近几年有在中国市场上市几款AV功放,虽然外观很漂亮,但型号仅仅有AVR156, AVR160, AVR165, AVR365几款,而且档次都不高,只能算中端产功放。之外就是国产功放,国产品牌中做AV的品牌不少,但是解码这一块普遍做不好,只能算作把声道模拟出来而已,HDMI产品出来这么久,国产品牌还没有见到带HDMI解码的产品上市。然而,如果要说国产AV功放谁做得最好,相比之下那还要数美加集团生产的这批中文机,包括山水、威发、爱浪、丽尊等,虽然我们行内人都知道,他旗下的几个品牌大多是假洋鬼子,往往被销售商当成洋货高价销售,但是这些机器的设计还是值得肯定的。首先日本机器的英文操作菜单中国人很难搞得懂,有些用户用了很多年都不知道怎么设置,因为显示的都是专业术语的缩写。而中文功放一是菜单用户看得懂,二是设置简单,包括信号识别,环绕调节都几乎是一键完成。不足的是信号处理电路跟不时代。

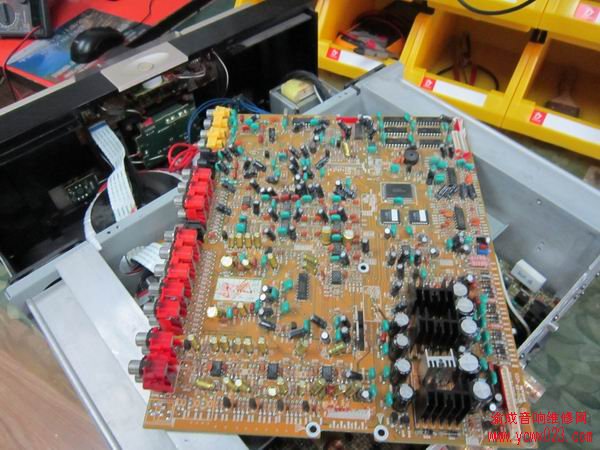

      山水DM-10A ,DM-20A这两款功放从外观上持十分霸气,全铝合金机身,配上厚厚的亚克力面板,可以说比安桥TX-DS989、天龙AVR-4306这些旗舰级功放看起来更上档次,开机后功放会自动识别信号源,显示音频画面有多做样式可选择,操作面板上只有两个旋钮即可完成全部功能设置,这一点特别值得日本品牌学习,不像雅马哈那些功放动则几十个按键,中国用户很难搞清楚,甚至不敢随便按,设置调乱了就调不回来。打开机壳后看到一张主板,不过还是使用了三菱M系列的单片机芯片,布局明显有异于日本功放,很像是HIFI产品那种对称摆放,后级功率很足,推动一般的三分频落地箱完全没有问题。总的来讲,如果不考虑HDMI解码,还两款机器还是很值得购买的,售价在八千到九千上下。

山水功放DM-10A旗舰功放不开机维修一例

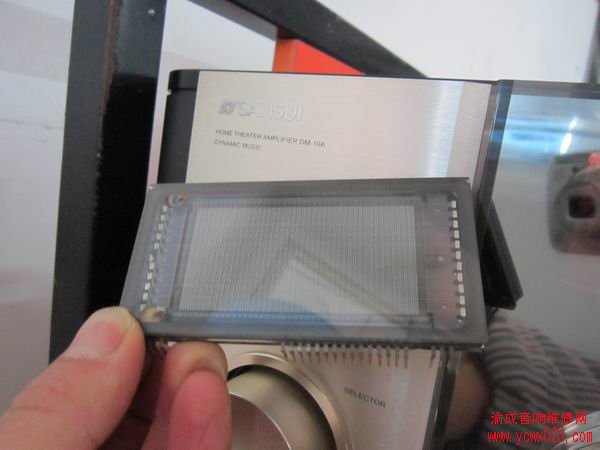

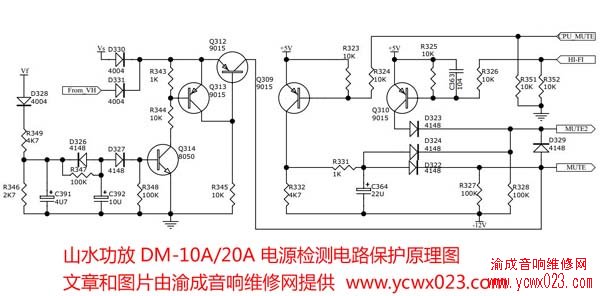

       功放维修过程:打开背后的电源开关后显示屏大多会直接全部高亮,有时局部高亮,过两三秒就能明显的看到灯丝发红,感觉像是VFD显示屏内部短路一样,但是多年的维修过程中从来没有遇到过这样的故障,只能是怀疑CPU电路工作异常所致。测量待机电源和整流电压,正负12伏,两个正5伏,正3.3伏,正2.5伏全部都正常,CPU晶体振荡正常,复位信号5伏,都没有异常。后来经过电压测量,和驱动电路的全部检查,都没有发现问题,只好从一台新机器上拆来显示屏试一下,果然不出所料是显示屏坏了,更换后开机正常了,但是没有声音输出。测量JB19的各脚电压,MUTE2为静音脚本应该是负压,测得正18伏电压,说明是静音了,根据电路图查找得知,MUTE2的控制来自于电压检测电路,具体工作流程如下:

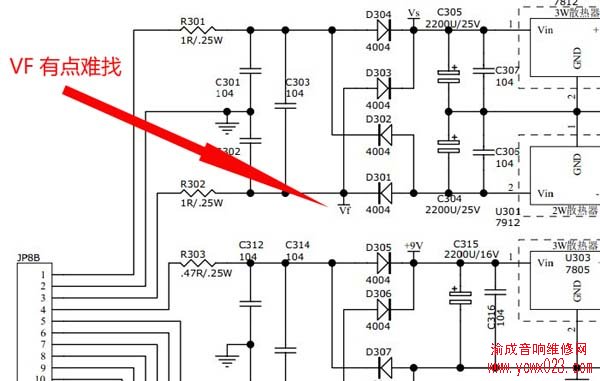

      VF取样点是从待机变压器输出的整流线路上取一个交流电压,经D328整流和R349限流后,得到约7伏的直流电压,送给Q314,Q313,Q312共同组成的检查电路,从Q312的集电极输出负12伏电压。然而实际测量时发现该电压却为正18伏,所以后一部分电压会静音。分析电路图后知道,要么是这几只国产三极管坏了,要么是VF取样信号没有正常,后仔细一一检查后发现R349开路,这颗4.7K的小电阻隐蔽在插头下面而且打了胶,非常不容易发现。

      另外,山水10和20的这两款机器区别仅仅在于电源开机键位置不同,功能结构上几乎没有区别。外地客户如果遇到需要维修可以寄往渝成音响维修部,我们将非常专业的为您解决任何故障。

山水功放DM-10A旗舰功放不开机维修一例



山水功放DM-10A旗舰功放不开机维修一例



山水功放DM-10A旗舰功放不开机维修一例
